近日，國家電投集團河南電力有限公司5MW/175kWh飛輪儲能項目(以下簡稱“項目”)，順利通過河南省電力科學研究院(以下簡稱“電科院”)一次調頻現場試驗，各項技術指標均滿足DL/T 1870-2018《電力系統網源協調技術規范》要求。

　　該項目由河南公司技術信息中心實施，位于河南省平頂山市葉縣長豐風電場(一期，50MW集中式風電)，總裝機規模為5MW/175kWh，采用國電投坎德拉(北京)新能源科技有限公司5臺1MW/35kWh飛輪集成系統陣列匯流接入220kV長豐風電場升壓站35kV母線上，經變電站主變升壓至220kV后接入電網。

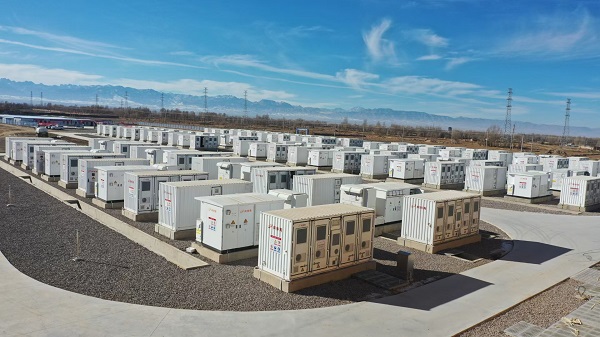

國家電投集團長豐風電場飛輪儲能項目現場圖

　　飛輪儲能系統采用飛輪陣列化運行方案，飛輪陣列儲能單元接收AGC或者一次調頻裝置的指令，其中一次調頻指令優先級最高，當檢測并網點頻率變化超過范圍時，一次調頻裝置下發一次調頻指令至儲能協調器，平臺內部立即調用飛輪陣列控制算法(快速控制)，生成飛輪陣列的各儲能單元的遙控與遙調指令，再由數據通信系統將指令通過以太網通信下發給每臺PCS執行;當并網點頻率變化正常，系統不執行一次調頻，EMU內部調用飛輪陣列控制算法(計劃控制)，按照一定執行周期生成飛輪陣列各儲能單元的遙控與遙調指令并通過以太網下發給各個飛輪儲能單元，控制每個飛輪儲能單元的SOC。

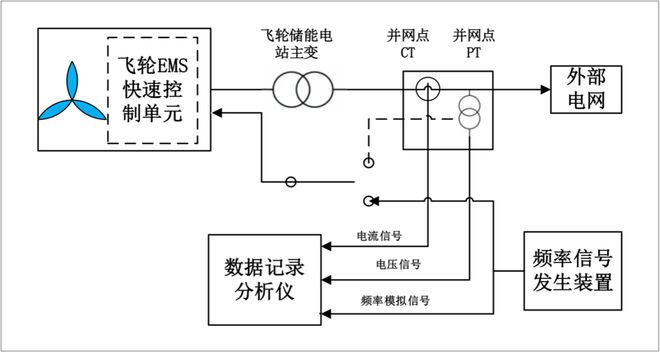

一次調頻現場試驗驗證測試接線圖

　　本次試驗參照有關國家、行業、企業的有關標準和規定開展，試驗內容包括頻率階躍擾動試驗、模擬實際電網頻率擾動試驗、防擾動性能校驗、一次調頻死區測試及一次調頻限幅測試。電科院專家團隊通過專業功率分析測試設備，現場采集儲能電站并網點電壓及電流數據，模擬電網頻率變化，并進行數據統計及仿真分析。歷時3天現場試驗，長豐風電場飛輪儲能一次調頻系統表現穩定可靠，所有測試項均一次性順利通過。

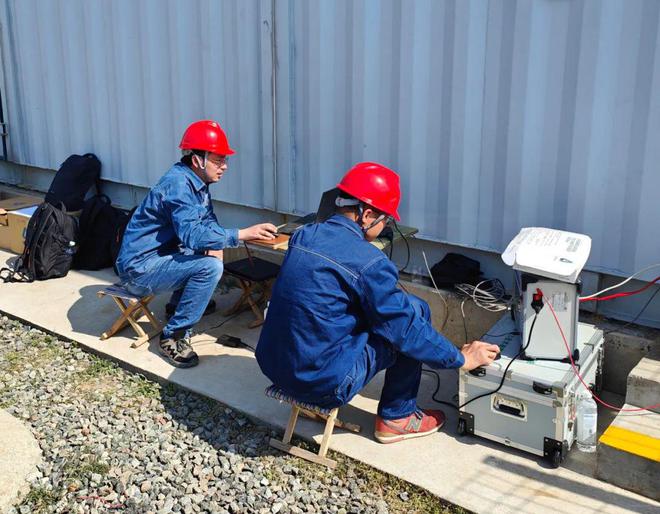

河南電科院專家團隊現場試驗測試

　　項目投運后將成為全球新能源發電側功率最高、裝機容量最大的飛輪儲能項目，也是國內首個新能源+全容量飛輪完成一次調頻改造的項目。
